PERSPECTIVA CENTRAL

PERSPECTIVA

Es un tipo de indicador de espacio.Es la representación de las figuras en la forma y disposición en que aparecen a la visión.

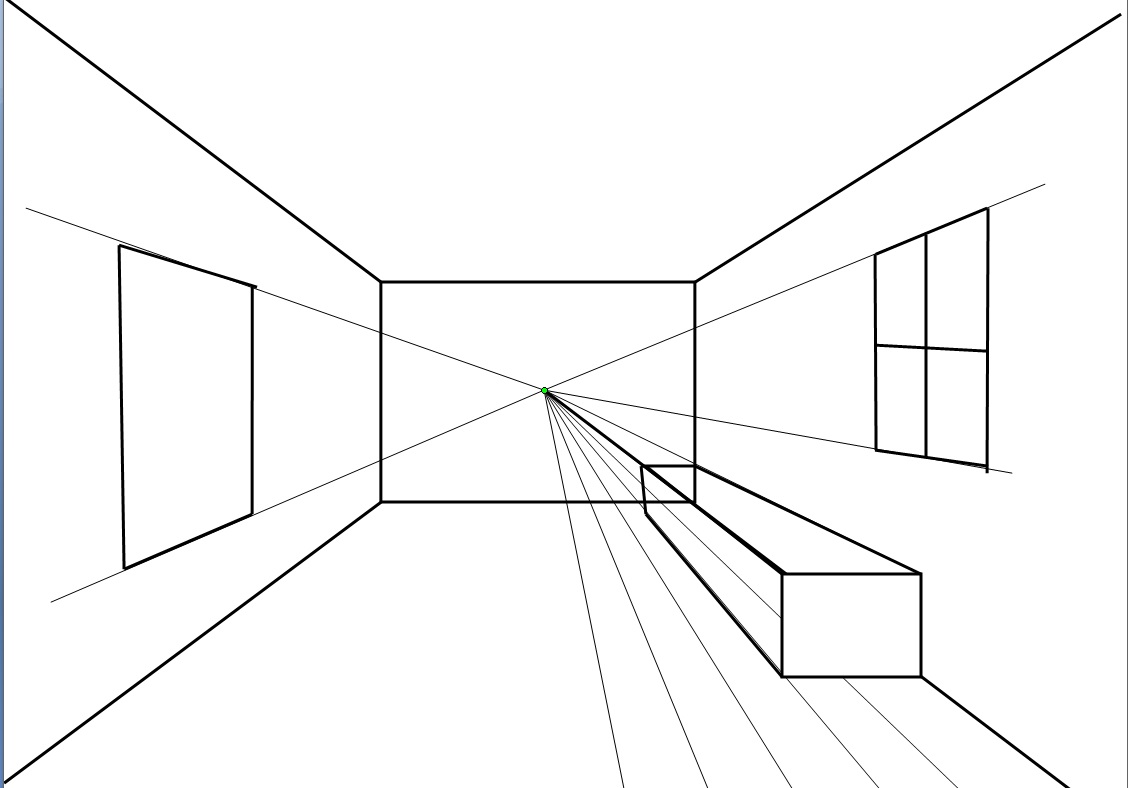

Perspectiva central o frontal

El punto de fuga se halla en el centro del campo del cuadro, tanto como la línea de horizonte.

¿CÓMO CONSTRUIRLA?

Trazamos una línea de horizonte (LH) paralela a la línea de tierra (LT) a una distancia de 1,60 (o la medida en la escala que se esté trabajando) que es la distancia promedio de los ojos del hombre.

Ahora, trazamos sobre la LT como base el perímetro del objeto o habitación en la medida correspondiente y ubicamos el punto de fuga (PF) sobre la LH y sin salirse del perímetro.

Ahora unimos con un trazo fino los cuatro vértices con el PF como en el gráfico siguiente.

Ubicamos un foco auxiliar (FA) sobre la LH a 1cm. fuera del perímetro en el lado izquierdo preferentemente.

Ahora, marcamos un punto A y desde este punto se medirán el largo y ancho de cualquiera de los objetos y de la habitación misma.

Por ejemplo, tengo una habitación de 4m de ancho x 2,50 de alto x 6 de largo (o profundo). Primero voy a trazar el perímetro de 4x2,50 y luego, a partir del punto A mido los 6m de largo y donde finaliza, uno con un trazo fino al FA. El cruce de esta recta con la recta que une el punto A con el PF me va a marcar la profundidad proporcional. Observar y tratar de comprender el gráfico siguiente.
